CÍL MISE

ROSE-L je satelitní mise určená k monitorování pozemského prostředí, ledovců a oceánů. Díky nepřetržitému sběru a analýze dat z těchto klíčových složek planety poskytne zásadní informace pro služby nouzového řízení a environmentální výzkum.

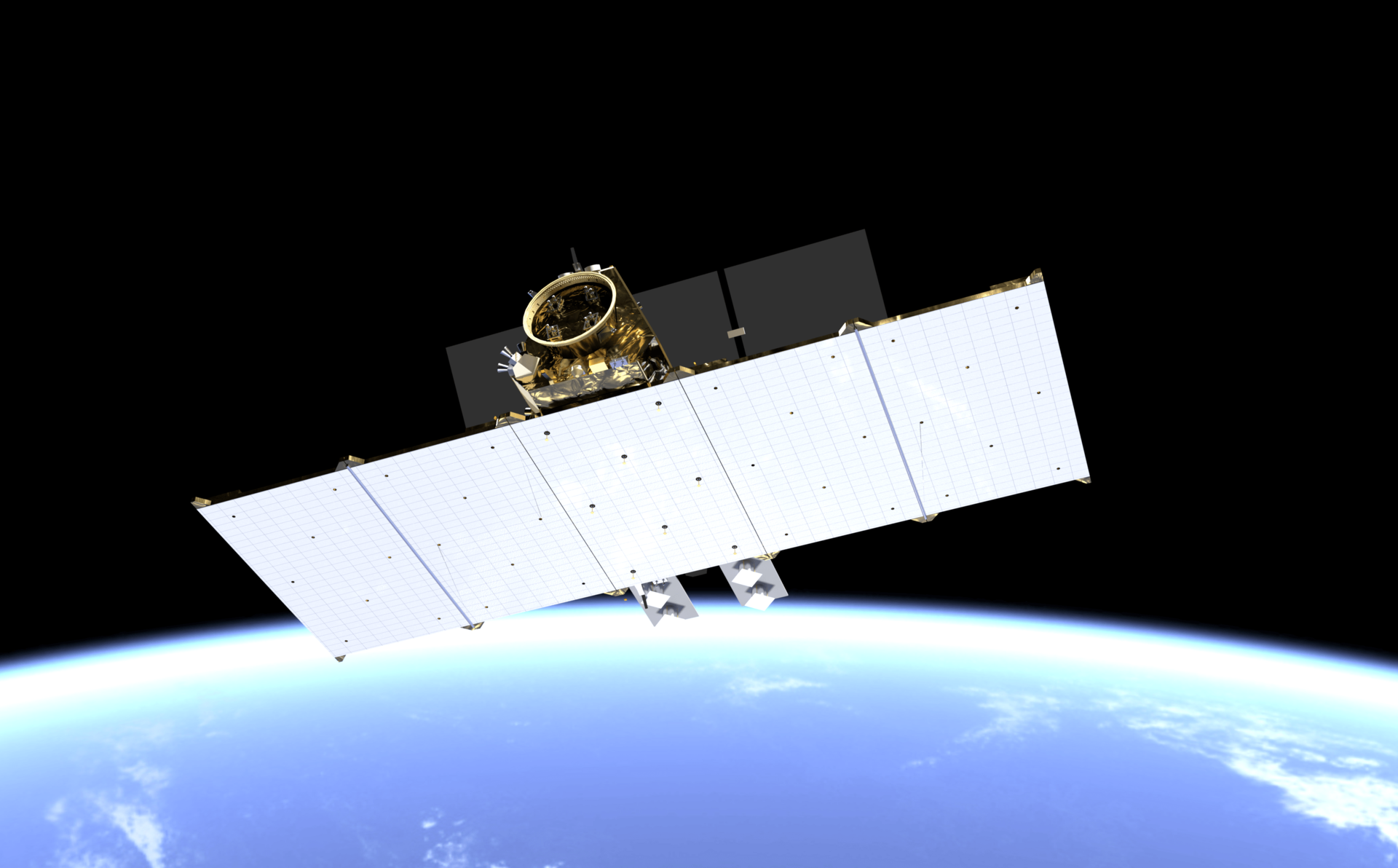

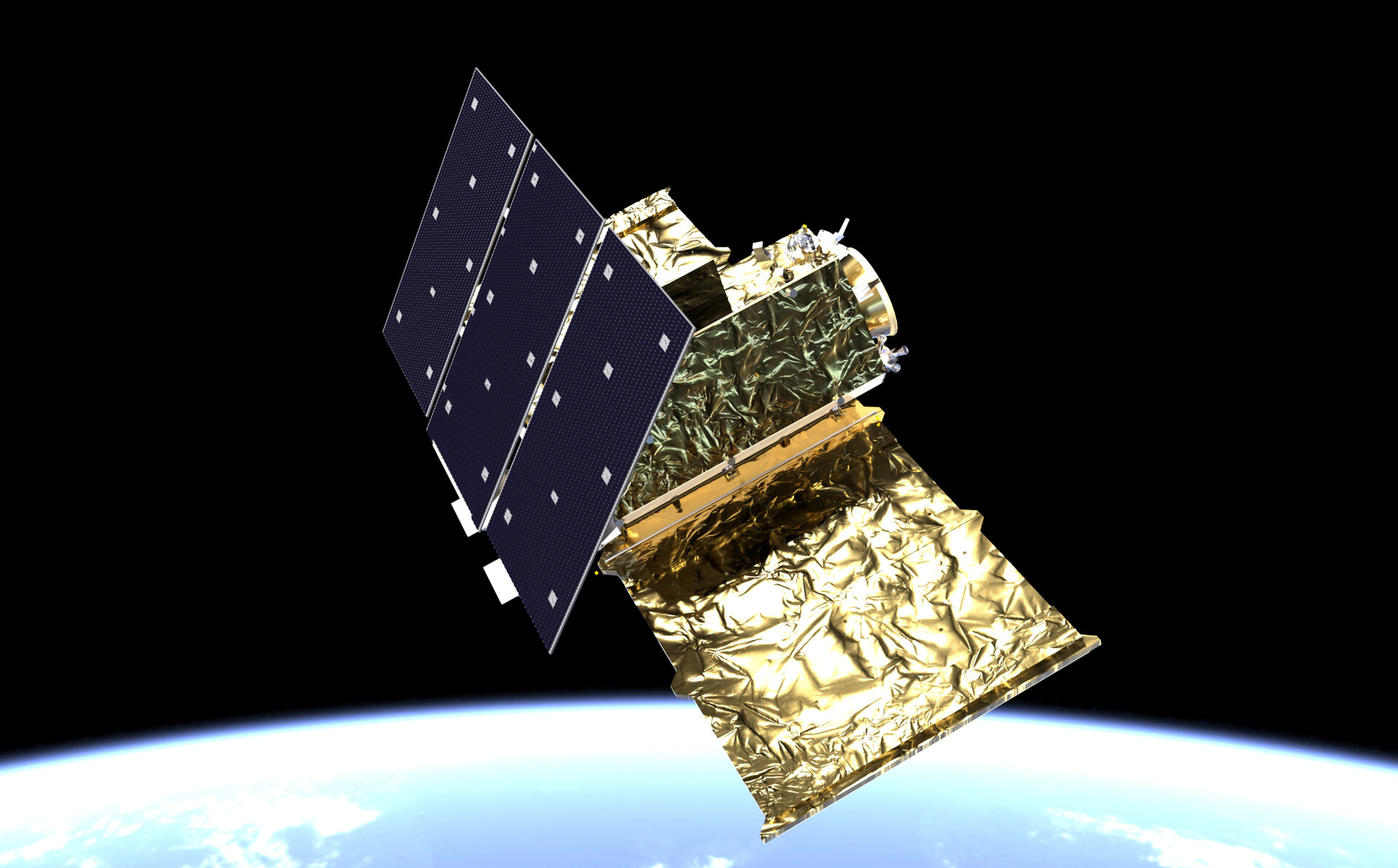

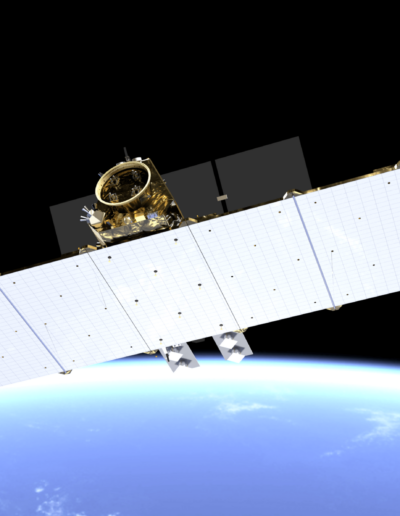

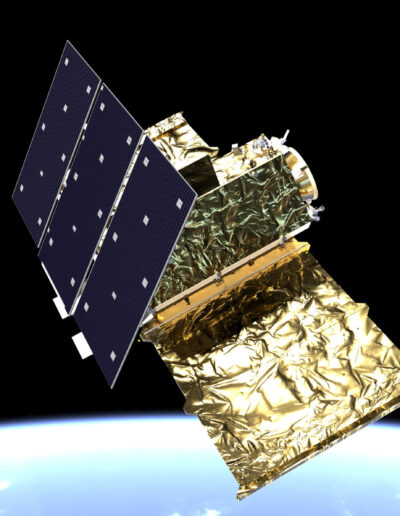

Konstrukce kosmické lodi ROSE-L

Kosmická loď ROSE-L je navržena s důrazem na robustnost a nízkou hmotnost, přičemž využívá pokročilé kompozitní materiály a polymery vyztužené uhlíkovými vlákny (CFRP). Tato konstrukční strategie zajišťuje vysoký poměr pevnosti k hmotnosti, což je klíčové pro efektivní start a rozmístění satelitu.

Jádro konstrukce tvoří centrální válec a kužel, které poskytují hlavní mechanickou oporu a zároveň slouží jako rozhraní s nosnou raketou.

Doplňkové konstrukční prvky, vyrobené z kombinace CFRP a hliníkových panelů, nesou zátěž a propojují se s terciární podpůrnou strukturou. Tato terciární část, vyrobená převážně z hliníkových slitin, zajišťuje dodatečnou tuhost a poskytuje montážní body pro různé systémy.

Celková konstrukce ROSE-L zahrnuje specifické montážní body pro solární panely a SAR anténní pole (Synthetic Aperture Radar), což přispívá k optimalizaci stability a výkonu satelitu.

Hlavní konstrukční části ROSE-L

1. Primární konstrukce

• Centrální válec: Poskytuje hlavní mechanickou podporu a obsahuje palivovou nádrž.
• Kužel: Připojuje se ke standardnímu 1194mm rozhraní odpalovacího zařízení pro integraci s nosnou raketou.
• Horní konec válce: Obsahuje desku s vybavením pohonného systému.
• Sendvičové panely: Podporují vybavení satelitu a zároveň minimalizují hmotnost při zachování strukturální integrity.
• Boční panely radiátorů: Optimalizují odvod tepla pro tepelnou stabilitu systému.
• Deska pohonného systému: Poskytuje mechanickou podporu pro komponenty pohonného systému.

2. Sekundární konstrukce

• CFRP a hliníkové panely: Přenášejí lineární zatížení (QSL), síly a momenty rozhraní zatížení.
• Strukturální podpora: Zajišťuje připojení k terciární konstrukci.

3. Terciární konstrukce

• Podpěrné konzoly: Poskytují dodatečnou mechanickou oporu pro vybavení a náklad.
• Podpora sledování hvězd: Umožňuje precizní navigaci satelitu prostřednictvím hvězdného sledovacího systému.

Díky této vysoce optimalizované konstrukci splňuje ROSE-L přísné požadavky kosmických misí, včetně odolnosti vůči tepelnému a mechanickému namáhání a dlouhodobé spolehlivosti v extrémních podmínkách vesmíru.
